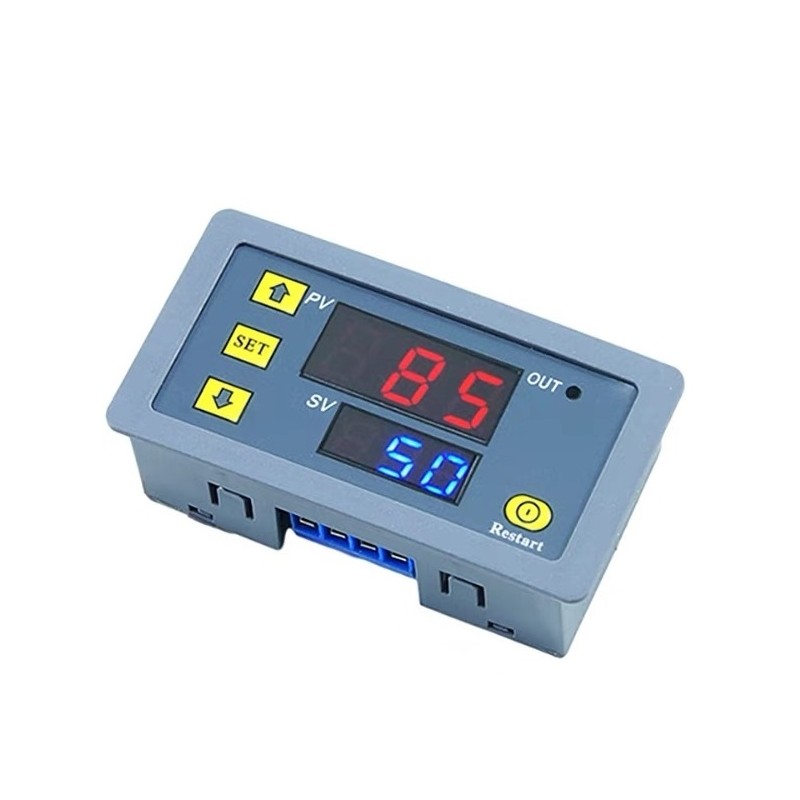

Timer multifunzione programmabile con alimentazione a 220Vca

Temporizzatore digitale evoluto Programmabile

Si tratta di un modulo temporizzatore digitale a relè, alimentabile in corrente continua a 220Vca.

Progettato per applicazioni di automazione semplice, controllo ciclico, ritardi temporizzati e gestione di carichi elettrici tramite contatto a relè.

Il dispositivo integra:

- Un microcontrollore

- Un display digitale a LED

- 4 pulsanti di programmazione

- Un relè elettromeccanico con uscita normalmente aperta (NA)

.

Il T3230 consente di programmare due tempi T1 e T2, utilizzati per generare sequenze ON/OFF del relè secondo modalità predefinite.

Intervalli temporali:

Da 1 secondo a 999 secondi

Da 1minuto a 999 minuti

Da 1 ora a 999 ore

Relè di uscita: SPST – contatto NA

Capacità contatto relè: tipicamente 10 A @ 250 VAC / 30 VDC

Memorizzazione parametri: EEPROM non volatile

Display: LED numerico

Programmazione tramite 4 pulsanti.

Il display Visualizza tempi, parametri e stato operativo e indica ON/OFF del relè tramite simboli o LED

Parametri programmabili

⏱️ T1 – Tempo di attivazione (ON) Durata durante il quale il relè rimane eccitato.

⏱️ T2 – Tempo di disattivazione (OFF) Durata durante il quale il relè rimane a riposo.

⚠️ Limitazione del T3230: T1 e T2 devono usare la stessa unità di tempo (secondi, minuti oppure ore).

Nel caso in cui dovesse essere necessario programmare per T1 e T2 unità di tempo diversi occorre ordinare il modello T3231
