Come individuare la cinghia dentata corretta

Improvvisamente, quando meno te lo aspetti, la tua porta automatica o altro tipo di automazione smette di funzionare.

Provi a capirne il motivo, e scopri che si è spezzata la cinghia.

E adesso, che fare?

È il momento di agire: trovare la cinghia giusta per sostituirla e rimettere subito in funzione il tuo sistema!

La cinghia dentata perfetta è essenziale per garantire il massimo delle prestazioni e un funzionamento impeccabile dell'automazione.

Ma sappiamo che, spesso, identificare il modello corretto può sembrare un'impresa, soprattutto se le informazioni sono scarse.

Per questo motivo, abbiamo creato una guida semplice e pratica che, in pochi e chiari passaggi, ti condurrà alla cinghia giusta.

Inizia ora e rimetti in funzione la tua automazione senza intoppi!

.

GUIDA PER INDIVIDUARE LA CINGHIA DENTATA PER LA TUA AUTOMAZIONE

.

1) - Procurati un pezzo della vecchia cinghia e un calibro (in alternativa va bene anche un righello).

.

2) - La prima operazione da fare è quella di individuare il profilo della tua cinghia.

Esistono 6 profili di cinghie che vengono impiegati nelle automazioni.

Identifica il profilo: confronta il profilo della tua cinghia con i 6 modelli di cinghia che trovi di seguito.

La cinghia con profilo A, vista in sezione, presenta denti a forma rettangolare; la base è molto sottile; la larghezza

della base è maggiore rispetto alla larghezza del dente.

La cinghia con profilo B, vista in sezione, presenta denti a forma trapezoidale; la larghezza della base è uguale alla

larghezza del dente; la particolarità di questa cinghia è che è perfettamente speculare, nel senso che piegando la

cinghia su se stessa, i denti si inseriscono nello spazio che rimane fra un dente e l'altro.

La cinghia con profilo C, vista in sezione, presenta denti a forma trapezoidale; la larghezza del dente è maggiore

rispetto allo spazio che rimane fra un dente e l'altro; la base della cinghia è curva, ed è molto più piccola del dente.

La cinghia con profilo D, vista in sezione, presenta denti a forma di semicerchio; il vertice del dente è tondeggiante.

La cinghia con profilo E, vista in sezione, presenta denti a forma di pseudo semicerchio, ma il vertice del dente è

appiattito.

La cinghia con profilo F, vista in sezione, presenta denti a forma trapezoidale; la particolarità del dente è quella di

presentare un'insenuatura al centro del vertice.

.

Come puoi vedere, ciascun profilo è indicato con una lettera. Una volta individuato il profilo della cinghia simile a

quella tua, prendi nota della lettera corrispondente.

.

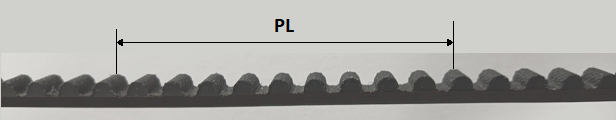

3) - Misura del passo: usa il calibro o il righello per misurare il passo della tua cinghia.

Il passo va misurato fra i due punti indicati nella figura che segue.

In pratica bisogna misurare fra il vertice di un dente e il vertice del dente successivo.

Se il dente della tua cinghia non è a punta, come in figura, la misura va presa dal punto mediano del dente.

.

.

4) - Misura della Larghezza: usa il calibro o il righello per misurare la larghezza della tua cinghia.

La larghezza va misurata come si vede nella figura che segue.

.

A questo punto abbiamo tutti gli elementi essenziali per potere individuare la nostra cinghia.

Supponiamo di avere individuato che il profilo della nostra cinghia corrisponde alla lettera F, che il passo è 8mm e la larghezza 10mm.

La cinghia che dovrai ordinare avrà la seguente sigla: F8/10.

Scrivi la sigla F8/10 nella casella di ricerca, che trovi in testa a questa pagina, e avvia la ricerca.

Se i dati inseriti sono corretti visualizzerai la cinghia che devi ordinare.

Qualora non dovessi trovare la cinghia corrispondente ai valori che hai indicato, è possibile che ci sia qualche errore.

In tal caso contatta la nostra assistenza, inviando un messaggio WhatsApp al nostro numero 3518602069, indicando i valori che hai rilevato sulla tua cinghia; i nostri tecnici ti aiuteranno a individuare la cinghia che stai cercando.

.

==================================================================

Se con questo sistema non riesci a trovare la tua cinghia, puoi provare uno dei seguenti sistemi alternativi:

.

1) - Puoi utilizzare il nostro CONFIGURATORE. Segui le istruzioni che trovi nella pagina che si apre e, in pochi semplici

      passi, visualizzerai la cinghia da ordinare.

.

2) - Scarica il   MODULO DI RICHIESTA   stampalo e compilalo indicando i seguenti dati:

      Passo P, distanza fra il vertice di un dente e il vertice del successivo

      Larghezza L

      Spessore Totale H

      Altezza dente h

      Profilo della cinghia

      Marca e Modello della porta automatica o automazione

.

Dopo avere compilato il modulo, invialo per e-mail a info@mc-elettronica.com o con WhatsApp al 3518602069.

Ti comunicheremo al più presto il modello di cinghia compatibile, indicando anche il prezzo e l'eventuale disponibilità.
