Se dovete installare un cancello a una o due ante, e prevedete in futuro di doverlo automatizzare con un sistema a motore
interrato, è consigliabile effettuare sin da subito la predisposizione, per evitare di dovere poi modificare il cancello.
In questo modo, il fabbro realizzerà il cancello predisponendolo per essere assemblato in un sistema interrato, e quando deciderete di motorizzarlo,
dovrete solo acquistare il motore (o i motori), senza dovere effettuare nessuna modifica.
Per effettuare la predisposizione occorre acquistare la cassaforme e il cardine distanziatore.
Se il vostro cancello è a un'anta, vi occorre una cassaforme e un cardine distanziatore.
Se le ante sono due, dovrete acquistare due casseformi e due cardini distanziatori.
Le casseformi, fino a qualche tempo fa venivano fornite sia in acciaio zincato che in acciaio inox.
Da qualche tempo le casseformi in acciaio inox non vengono più prodotte.
Di seguito troverete gli articoli per la predisposizione.
|
| SISTEMI FADINI SERIE COMBI 740 - ACCESSORI PER LA PREDISPOSIZIONE |

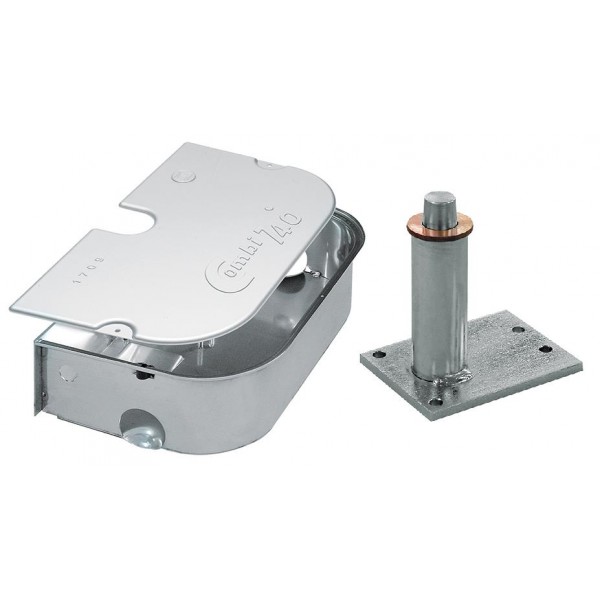

ART. 600168
Mod. Kit Predisp. Combi 740
Kit predisposizione cancello
a 1 anta per sistema Combi 740
Cassaforme in acciaio zincato
Consente di effettuare la
semplice predisposizione per il
sistema interrato, potendo nel
frattempo utilizzare il cancello
manualmente.
|

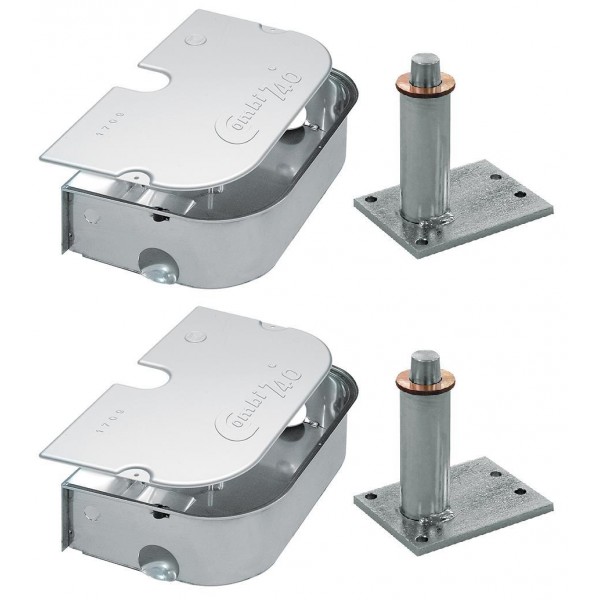

ART. 600169
Mod. Kit Predisp. Combi 740
Kit predisposizione cancello
a 2 ante per sistema Combi 740
Casseformi in acciaio zincato
Consente di effettuare la
semplice predisposizione per il
sistema interrato, potendo nel
frattempo utilizzare il cancello
manualmente.
|
ART. 600170
Mod. Kit Predisp. Combi 740
Kit predisposizione cancello
a 1 anta per sistema Combi 740
Cassaforme in acciaio inox
Consente di effettuare la
semplice predisposizione per il
sistema interrato, potendo nel
frattempo utilizzare il cancello
manualmente.
|
ART. 600171
Mod. Kit Predisp. Combi 740
Kit predisposizione cancello
a 2 ante per sistema Combi 740
Casseformi in acciaio inox
Consente di effettuare la
semplice predisposizione per il
sistema interrato, potendo nel
frattempo utilizzare il cancello
manualmente.
|
Se oltre alla cassaforme, volete anche predisporre tutti gli accessori occorrenti, come le fotocellule, i selettori
a chiave, il lampeggiante e la centrale di comando, potrete acquistare i kit completi per la predisposizione.
Si tratta di tutto l'occorrente, ad eccezione del solo gruppo motore/centralina idraulica.
Di seguito troverete i kit per la predisposizione del cancello a un'anta, e a due ante.
|
| SISTEMI FADINI SERIE COMBI 740 - ACCESSORI PER LA PREDISPOSIZIONE |

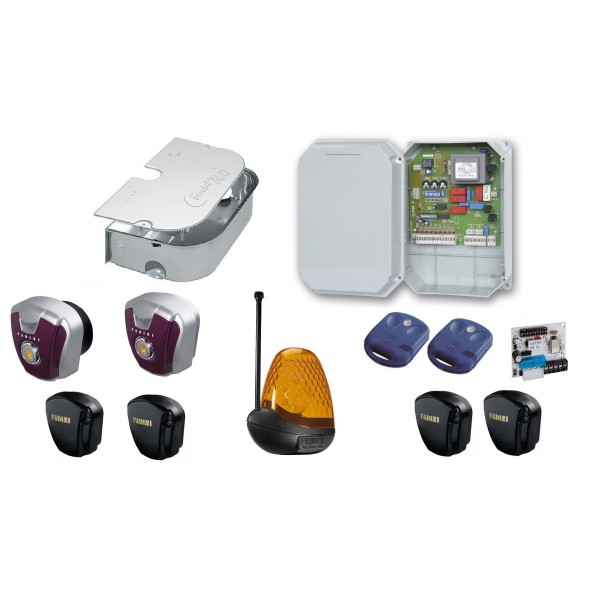

ART. 600172
Mod. Kit Combi 740 - 1 Anta
Kit predisposizione automazione
anta singola per Combi 740.
Il kit comprende tutto tranne
la centralina/martinetto e lo
sblocco manuale di emergenza,
che possono essere scelti fra
tutti i modelli disponibili.
|

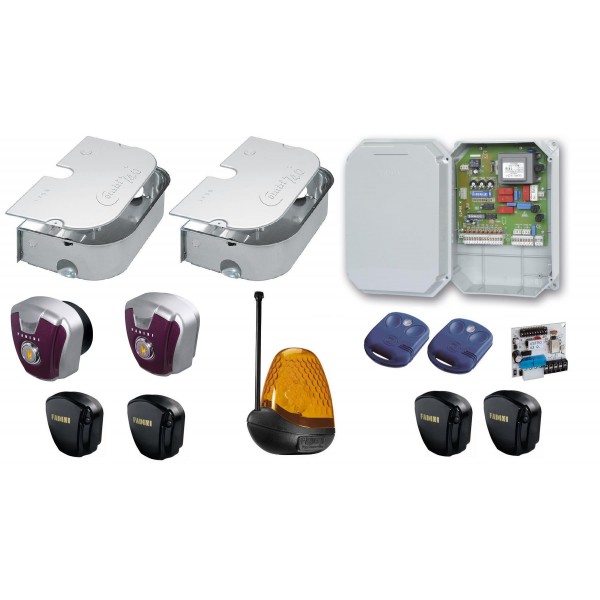

ART. 600173
Mod. Kit Combi 740 - 2 Ante
Kit predisposizione automazione
doppia anta per Combi 740.
Il kit comprende tutto tranne
le centraline/martinetto e
sblocco manuale di emergenza,
che possono essere scelti fra
tutti i modelli disponibili.
|
|
|
Quando deciderete di completare l'installazione del vostro cancello automatico con sistema interrato, non vi rimane che
scegliere il gruppo martinetto/centralina idraulica più idoneo alle vostre esigenze, fra quelli che troverete di seguito.
La scelta va fatta su ben 8 modelli, e di ciascuno degli 8 modelli esiste la versione per anta destra e per anta sinistra,
sia con apertura massima a 110°, che con apertura massima a 175°.
Di seguito elenchiamo gli 8 modelli base disponibili:
- a) Senza blocco idraulico bidirezionale, senza frenatura in apertura e chiusura, e senza regolatore di flusso
- b) Con blocco idraulico bidirezionale, senza frenatura in apertura e chiusura, e senza regolatore di flusso
- c) Con blocco idraulico bidirezionale, con frenatura in apertura e chiusura, e senza regolatore di flusso
- d) Con blocco idraulico bidirezionale, con frenatura in apertura e chiusura, e con regolatore di flusso
- e) Con blocco idraulico bidirezionale, senza frenatura in apertura e chiusura, e con regolatore di flusso
- f) Senza blocco idraulico bidirezionale, con frenatura in apertura e chiusura, e senza regolatore di flusso
- g) Senza blocco idraulico bidirezionale, con frenatura in apertura e chiusura, e con regolatore di flusso
- h) Senza blocco idraulico bidirezionale, senza frenatura in apertura e chiusura, e con regolatore di flusso
Versione a 110° = apricancello a battente interrato con rotazione massima dell’anta di 110°.
Versione a 175° = apricancello a battente interrato con rotazione massima dell’anta di 175°.
Versione Normale = rotazione 110° e 175° senza blocco idraulico nei due sensi di movimento dell’anta.
In assenza del blocco idraulico, le ante si possono spostare spingendole manualmente, pertanto si consiglia sempre
l’impiego dell'elettroserratura.
Versione con Blocco = rotazione 110° e 175° con blocco idraulico nei due sensi di movimento dell’anta.
Versione con Freno = rotazione 110° e 175° con frenatura idraulica regolabile nei due sensi di movimento dell’anta, negli ultimi
40 cm circa di movimento.
Versione con Regolatore di Flusso = rotazione 110° e 175° con regolazione del flusso idraulico (regola la velocità dell’anta)
nei due sensi di movimento, consigliata per ante superiori ai 2,5 metri di lunghezza.
|
| SISTEMI FADINI SERIE COMBI 740 - GRUPPI MOTORE / CENTRALINA IDRAULICA |

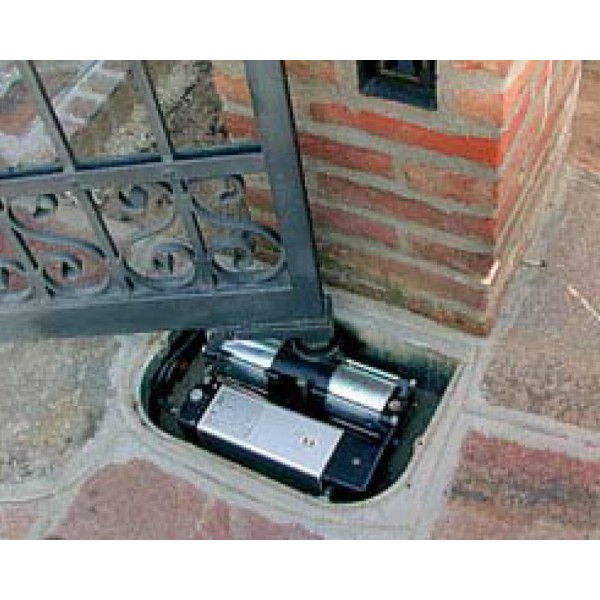

ART. 640152
Mod. 767N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|

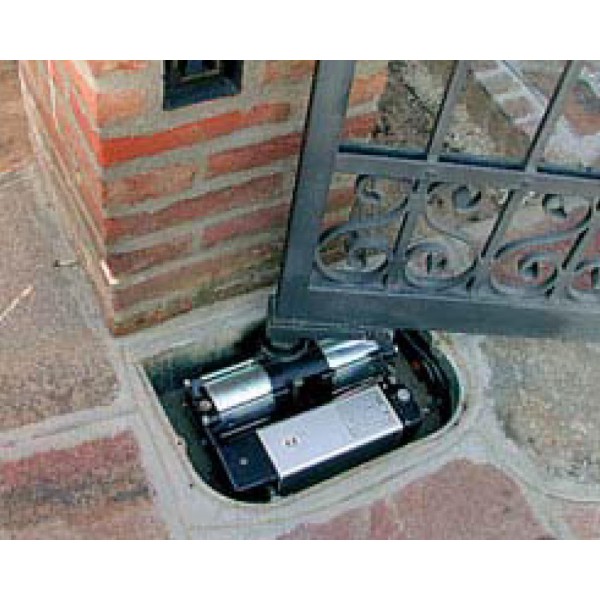

ART. 640019
Mod. 767N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640038
Mod. 7677BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640039
Mod. 7677BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640060
Mod. 76778BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640078
Mod. 76778BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640079
Mod. 767789BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640209
Mod. 767789BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640210
Mod. 76779BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640211
Mod. 76779BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640212
Mod. 7678N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640213
Mod. 7678N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640214
Mod. 76789N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640215
Mod. 76789N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640216
Mod. 7679N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640217
Mod. 7679N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 110°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640153
Mod. 769N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640020
Mod. 769N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640218
Mod. 7697BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640219
Mod. 7697BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640273
Mod. 76978BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640221
Mod. 76978BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640222
Mod. 769789BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640223
Mod. 769789BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640224
Mod. 76979BB3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640225
Mod. 76979BB3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione con blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640226
Mod. 7698N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640227
Mod. 7698N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
senza regolatore di flusso.
|
ART. 640228
Mod. 76989N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640229
Mod. 76989N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, con frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640230
Mod. 7699N3SXL
Centralina/martinetto lato sinistro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
ART. 640231
Mod. 7699N3DXL
Centralina/martinetto lato destro
per sistema interrato Combi 740
Apertura massima 175°
Versione senza blocco idraulico
bidirezionale, senza frenatura
in apertura e chiusura, e
con regolatore di flusso.
|
|
